上装参数

最大作业高度

40 m

底盘参数

底盘

福田领航

长

5999 mm

发动机

全柴H20

宽

2095 mm

排量

2000 ml

高

3000 mm

功率

90 KW

总质量

4495kg

马力

122

整备质量

4365

乘坐人数

2 人

搬运车钢缆长度

110m

轴数

2

云梯钢缆长度

104m

轴距

2800 mm

工作平台

1150×1000×450 mm

轴荷

1700/2795 kg

工作平台额定载荷

400 kg

前轮距

1505 mm

支腿展开长度

1360mm

后轮距

1420 mm

支腿横向跨距

4520mm

弹簧片数

2/3+2 片

支腿纵向跨距

3310mm

轮胎数

6

支腿收放时间

5s

轮胎规格

6.5R15LT

臂架形式

九节同步伸缩

最高行驶速度

95 km/h

回转装置

左右各180度

接近角

16°

散热器

手动/自动，当温度达到35度时自动散热

离去角

15°

-

-

安全配置

上下车自动互锁装置

用于上下车互锁，防止误操作发生危险

整车水平状态测试仪

可检测整车横向纵向两个方向倾斜状态

云梯限位报警装置

梯子伸出达到限位时，自动报警提示

一键式点火、熄火

可在操作台或遥控器对发动机进行点火、熄火控制

紧急制动装置

用于强制停止平台运行

夜间安全照明装置

梯臂配有工程照明灯

双卷扬机滚筒

横向双排云梯卷扬机，梯臂升降更平稳

过载保护+冲顶保护

防止过载及货斗上升时误操作造成梯臂损伤

进口配件

名称

品牌

说明

上装比例阀

NEM

意大利

云梯平衡阀组

NEM

意大利

搬运车平衡阀组

力士乐

德国

液压马达、制动器

M+S

保加利亚

变幅平衡阀组

HBS

德国

支腿液压锁

韩国

电控系统

高丽亚

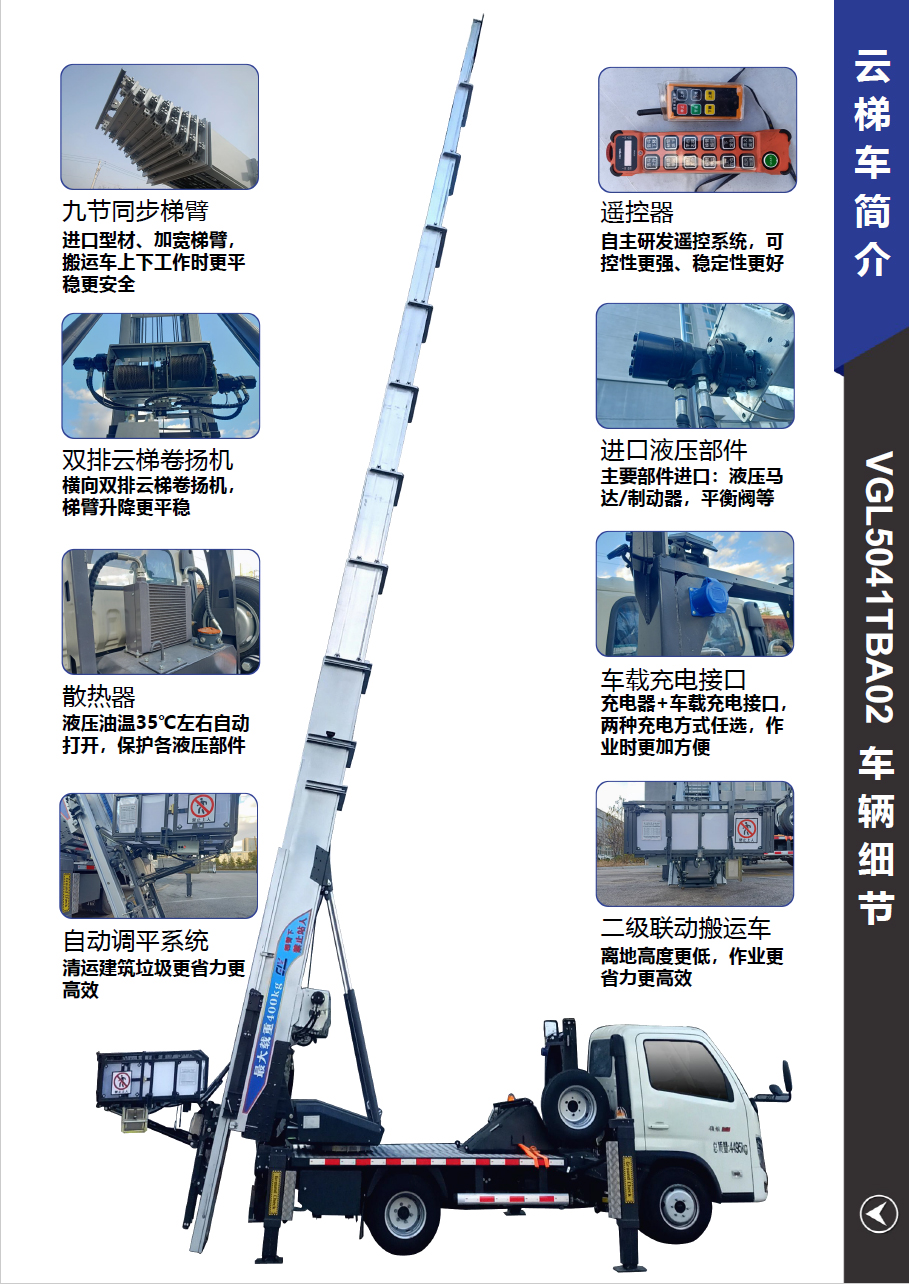

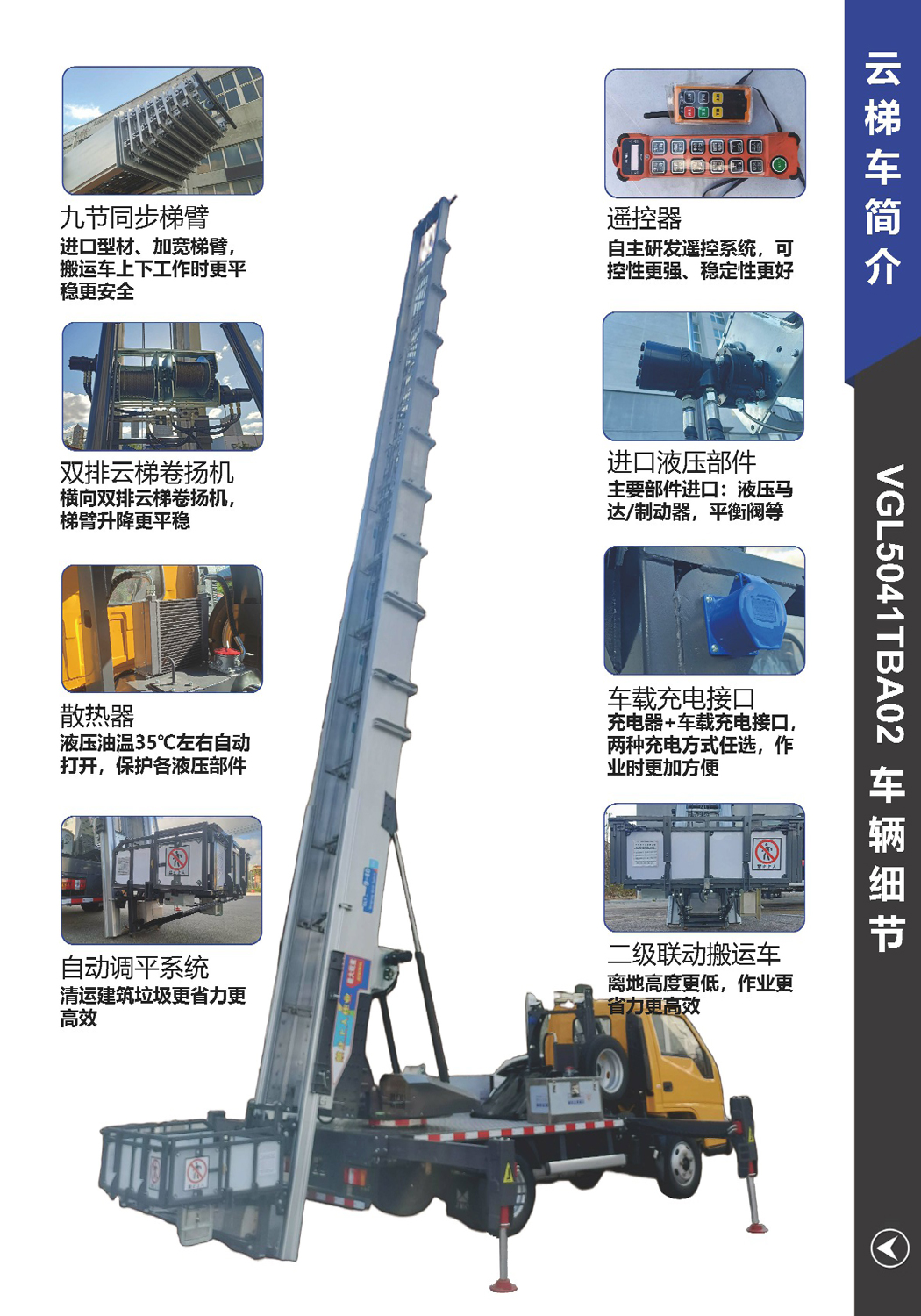

九节加宽梯臂，搬运车上下工作更平稳安全。

横向双排云梯卷扬机，钢丝绳直径10mm，梯臂升降更稳定。

自主研发遥控系统，系统精密度、稳定性更高，可控性更强，稳定性更好。

加宽支腿跨距更大，支撑更平稳，保护车架及底盘。

关键部件进口，质量更可靠，性能更稳定。

自动散热器，液压油温35℃左右自动打开，保护各液压部件，保证作业安全。

自动调平系统，清运建筑垃圾更方便更省力，作业效率更高。

车架副梁加高加厚，整体用料扎实，强度高牢固性好。上装和底盘采用U型螺栓和高强度U型连接板固定，上下装连接非常牢固。

整车覆盖件优化，外观更美观，更结实更耐用。

二级联动搬运车，离地高度更低，工人作业更省力。

充电器+车载充电接口，两种充电方式任选，作业时更加方便灵活。

配备两侧工具箱，可放置随车工具。
